Como escolher a melhor coroa para seu pedivela

Você está planejando substituir ou atualizar a coroa em sua bicicleta single ou fixa ?

Se sim, saiba que você tem que fazer coincidir a coroa nova ao seu pedivela existente.

As coroas existem em inúmeros tamanhos. Possibilidades de 53,52,48,46,44,42,39 entretantas .

Suas dimensões de fixação são medidas através de seu diâmetro do centro de furação ou bolt-center diameter (BCD) em inglês .

Há varias coroas onde os BCDs são de diferentes medidas e não são compatíveis as vezes, isso independentemente de quantos dentes ela tem.
Além disso, os pedivelas estão disponíveis em padrões de 4 ou 5  braços trazendo mais uma gama para as configurações do conjunto de pedivela  aumentando a variedade de possibilidades .

Em resumo, sua bicicleta e coroa devem combinar. A ilustração abaixo mostra uma coroa de 4 braços e o que seria o “ BCD”.

Como calcular seu  bolt-center diameter (BCD) ou diâmetro do centro de furação.

BCD é equivalente ao diâmetro de uma circunferência imaginária traçada através do centro dos parafusos que prendem a coroa no pedivela (as dimensões estão em milímetros). Não importa se pedivela tem 4 ou 5 braços – o BCD ainda é medido da mesma forma. Esteja atento: o BCD não é simplesmente a distância entre dois furos.
Se você está medindo uma pedivela de coroa dupla, o BCD é utilizado o mesmo para ambas as coroas internas e externas. Ao medir uma pedivela triplo, por favor, medir o BCD das duas coroas do interior e do meio e a coroa externa (as suas dimensões são diferentes).

Novas combinações e tamanhos  comuns


Mountain Bikes e outras bicicletas com pedivelas triplos têm dois BCDs diferentes por peça. A menor coroa (interior) tem o seu próprio BCD; a coroa externa e média têm a mesma medida BCD. Dois diferentes conjuntos de BCDs são comumente encontrados em bicicletas tipo mountain bike: 58mm (interior) e configuração 94mm (média, exterior). Outros tipos de bicicletas usam 74mm (interna) e 110mm (meio, exterior) em sua configuração.Pode variar.
Quando se trata de bicicletas de estrada e outras bicicletas com pedivela de coroa dupla, a coroa interna e externa tem o mesmo BCD. A medida mais frequentemente encontrada em BCD de pedivelas duplos é 130mm. Para substituir coroas, basta combinar as medições BCD que você acabou de tirar com itens de catálogo com as mesmas dimensões, obvio.

Pelo que pesquisei, temos diferentes BCD´s, conforme breve lista abaixo:

BCD 144 milímetros serve: Campagnolo vintage, Ofmega, GIPIEMME, Avocet e outros
BCD 135 milímetros serve:  Campagnolo atual e outros
BCD 130 milímetros serve: Shimano atual, FSA, Sram, Sugino, entre muitos outros
BCD 110 milímetros serve: modelos mais velhos da montanha e compacto atual.
BCD 94 milímetros serve:  Montain e Hibridas

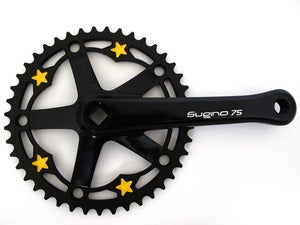

Image of Yellow stars - Black chainring

Veja também no site da Candycranks que faz uns modelos de ” chainrings ou coroas”  fora do convencional , com BCD multiplo e usinadas. Desenhos bem legais, olha so :

Image of 3mm Amoeba Dual BCD chainringImage of 3mm Mandala Dual BCD chainring

Image of 3mm Blowfish Dual BCD chainring

O passarinho nos disse que o Silas ta preparando umas surpresas em relação a isso.

Personalizadas com seu próprio desenho e medidas 39, 46, e 53 (multi-BCD).
